TG120120-100W

功率:100W
色温:5700K
输入电压:AC 100-120V 60Hz
零售价
0.0
市场价
0.0
浏览量:
1004
产品编号
数量
-
+
库存:
0
1
产品描述
技术参数
使用建议

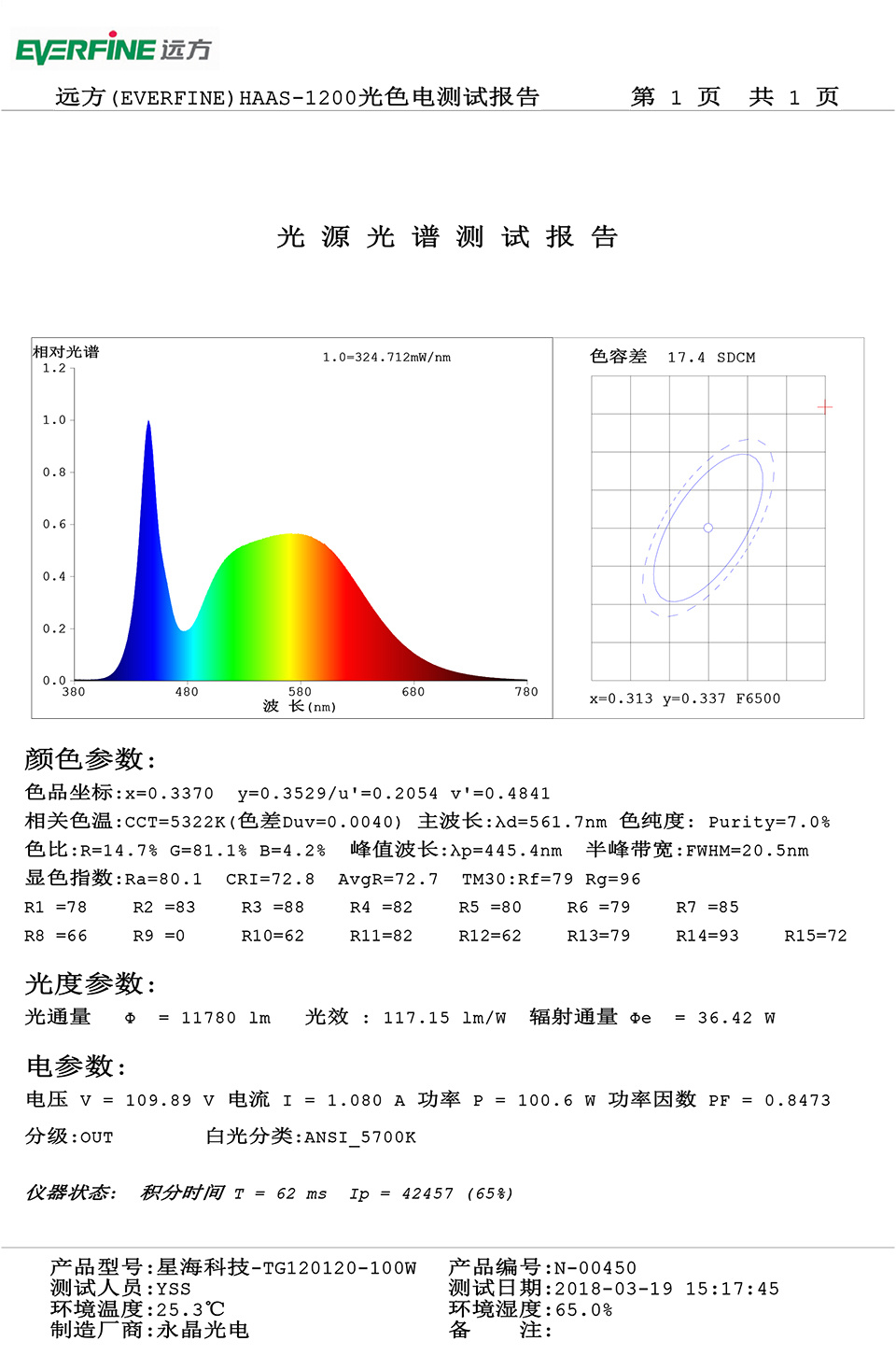

测试报告

产品特性

● 线性恒流IC控制,光电一体化,性能稳定、可靠、长寿命。 ● 采用EMC 303贴片LED灯珠,显色指数大于80。
● 单段恒功率集成电路设计,输入电压100-120VAC之间波动时功率变化率±5%范围内; ● 无EMI,可通过CCC、CE、EMC、LVD、SAA、RoHS等认证。
具有恒功率过电压、电流保护功能。    ● 无紫外线、电磁波辐射。
● 过温保护功能,基板温度过高时,IC会自动降低输出电流控制基板的温升。   ● PCB尺寸可根据客户要求定制开发。



产品适用范围

● LED投光灯等。 光电



扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

产品技术参数

产品型号Type 星海科技-TG120120-100W 浪涌等级Surge Class 2KV
输入电压Input Voltage AC 100-120V   60Hz 显色指数Color rendering index 80
输入电流Input Current 0.9A 光效Luminous Efficiency 115lm/W
功率Power 100W 色温Color Temperature 5700K
功率因数Power Factor / 导热系数Thermal Conductivity 2.0W/m.K
谐波THD / 尺寸Size 120mm*120mm*2.0mm
绝缘等级Insulation Class ACW>1.5KV 工作温度Operating Temperature -20~45°C



使用建议

1.本产品具有过温保护功能,整灯温度过高时,IC会自动降低功率控制温升,建议选用合格的优质散热器。环境温度25℃时,基板表面测温点Tc温度应<60℃;环境温度50℃时,Tc<85℃。

2.工矿灯、投光灯、路灯等大功率投射灯具光效以分布光度计为准;球泡灯、灯管等光效以积分球为准。

3.建议在螺丝底部使用绝缘垫片。
