12V升压恒流一体化控制器

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
1
产品描述
技术参数
使用建议
测试报告
  • 适合三串三元锂电池(11.1V)/四串磷酸铁锂电池(12.8V),支持2.4G无线遥控
  • 负载多时段调光及晨亮设计,工作模式支持用户自定义
  • 三段式充电管理,延长电池使用寿命
  • 升压驱灯,对LED灯板兼容性高
  • 高充电效率、高驱动效率
扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

项目

参数及规格

系统电压

11.1V

12.8V

最大输出功率

30W

最大充电电流

5A

光伏板电压

18V

LED灯板电压

15- 36V

电池过放电压

9V

10.8V

电池过充电压

12.6V

14.6V

产品尺寸

85*52mm

待机功耗

20mA

遥控距离

30

工作环境温度

-20℃-65℃

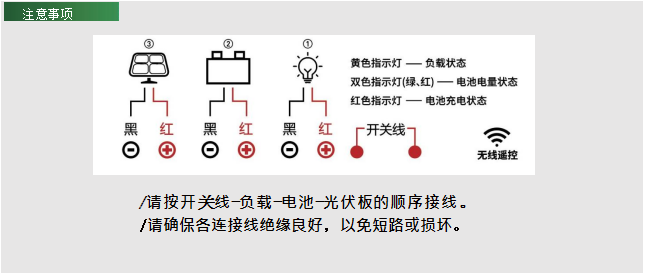

开关线连接好后,将光源的正、负极接到对应的红、黑线上;

将电池的正、负极接到对应的红、黑线上,双色指示灯绿色常亮,红色指示灯闪烁一次后进入放电状态, 灯亮;

将光伏板的正、负极接到对应的红、黑线上,当光伏板进入白天状态后,灯熄灭; 当光伏板受到阳光照射时,控制器进入充电状态;当光伏板进入黑夜状态后,控制器进入放电状态,灯开启;

确认控制器指示灯显示状态,正常驱灯时双色指示灯绿色常亮,黄色指示灯常亮,红色指示灯不亮;正常充电时双色指示灯绿色常亮、红色指示灯常亮,黄色指示灯不亮。

确保电池和控制器之间的电缆长度尽可能短,防止电缆上的压降过高引起控制器误判。
