NK8206C

NK8206C 是一种针对供电电压大幅波动而提供的一种高性/价比的 LED 照明电源集成电路，可在大电压范围内保持恒流特性及具有过功率保护功能。适合于 AC110 伏或 AC220 伏供电的 LED 球炮灯、 日光灯、平板灯等。具有负温度系数，在高温和大电流下可实现自动保护。
零售价
0.0
元
市场价
0.0
元
浏览量:
1005
产品编号
NK8206C
所属分类
永晶IC
数量
-
+
库存:
0
PCS
1
产品描述
技术参数
使用建议
测试报告

NK8206C LED照明驱动集成电路

NK8206C是一种针对供电电压大幅波动而提供的一种高性价比的LED照明电源集成电路，可在大电压范围内保持恒流特性及具有过功率保护功能。适合于 AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等。具有负温度系数，在高温和大电流下可实现自动保护。

NK8206C在电网电压很高时,如AC265V 以上，使LED 照明电源的供电功率衰减到安全水平。可承受很高的电压，因此适用于汽车、工业和广告牌等高可靠 LED 照明的场合。

NK8206C可并联使用，也可组合作为LED多段驱动，此时PF最高可到0.98，效率在0.93以上。

特点：

■最高工作电压 AC265V，电流可调.

■可调光.

■抗电网浪涌电压冲击能力强.

■温度保护功能.

■应用简洁方便.

■符合 RoHS

■可用于 AC110V/AC220V 供电系统

 应用：

■汽车领域：侧镜显示、灯柱、显示和背光等

■交流照明面板、标牌显示、装饰灯、通道指示

■开关维持电流控制

■家用或工业用 LED 球泡灯、日光灯、工矿灯等

关键词:
led
照明
供电
很高
集成电路
驱动
扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

极限参数：

特性

Symbol

Min

Typ

Max

Unit

AC输入电压 (LED负载240V)

VACmax





265

V

ESD(人体静电模型)

ESD

8000





V

工作电流(DC)

Imax





100

mA

环境温度

Top

-40



85

℃

最高结温

Tj





150

℃



电参数特性（TA = 25°C）：

特性

Symbol

Min

Typ

Max

Unit

稳态电流 @ Vak = 6.5 V Radj=10Ω

Iak

55

60

65

mA

EN输入高电平(Pin1)

Vih

0.8





V

过压保护输入高电平(Pin2)

Vov

     0.8





V

饱和电压

Voverhead





8

V

基准电压

Vref



0.6



V

导通时间

Ton



20



ns

输出电流调整

Iak=0.6V/Radj




NK8206C驱动LED照明

基本应用示例:

示例1：NK8206C 9W长寿命无电解电容无电感方案。PF=0.93,η=0.83（过压保护转折点270伏左右,可调） R4调整过压保护点，R2调整输出功率

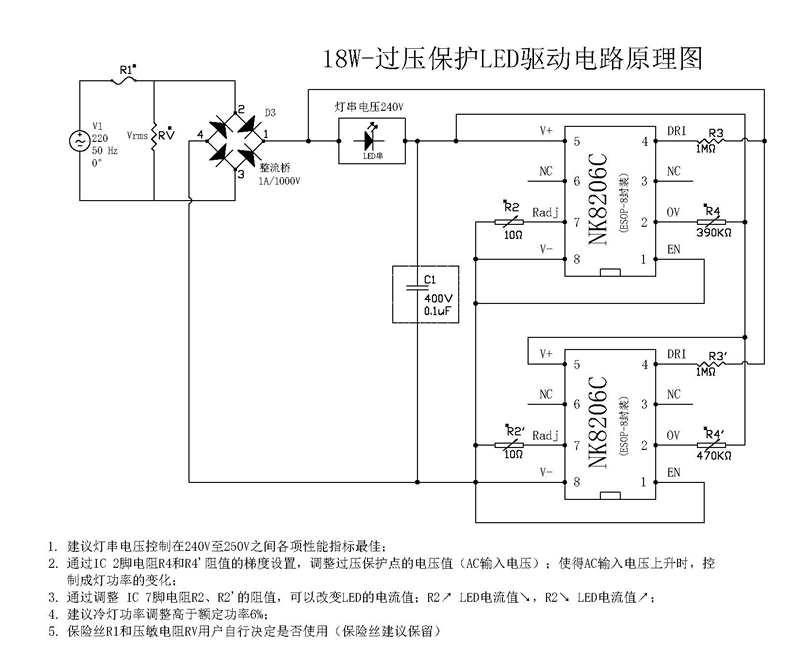

示例2:NK8206C 并联使用及可用于大功率 LED 户外灯



并联 NK8206C 使用以提高驱动电流能力。运用灵活，可根据用户要求采用多段使用以提高效率和功率因数，降低THD。并联 NK8206C(18W)
