NK8202B

NK8202B是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路,可在大电压范围内保持恒流特性。适合于AC110伏或AC220伏供电的10W以上大功率LED球炮灯、日光灯、平板灯等应用。具有负温度系数,在高温和大电流下可实现自动保护。
零售价
0.0
市场价
0.0
浏览量:
1009
产品编号
NK8202B
所属分类
永晶IC
数量
-
+
库存:
0
1
产品描述
技术参数
使用建议
测试报告

电路简介

     NK8202B是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明电源集成电路,可在大电压范围内保持恒流特性。适合于AC110伏或AC220伏供电的10W以上大功率LED球炮灯、日光灯、平板灯等应用。具有负温度系数,在高温和大电流下可实现自动保护。

特点:

■最高工作电压 AC350V,电流可调.

■可调光.

■抗电网浪涌电压冲击能力强.

温度保护功能.

应用简洁方便.

符合RoHS

■可用于AC110V/AC220V供电系统

应用:

汽车领域:侧镜显示、灯柱、显示和背光等

交流照明面板、标牌显示、装饰灯、通道指示

开关维持电流控制

家用或工业用LED球泡灯、日光灯、工矿灯等。

关键词:
nk8202b
电压
显示
应用
led
电流
一种
照明
日光灯
供电
扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

极限参数:



特性

Symbol

Min

Typ

Max

Unit

AC输入电压 (LED负载240V)

VACmax





350

V

ESD(人体静电模型)

ESD

2000





V

工作电流(DC)

Imax





150

mA

环境温度

Top

-40



85

最高结温

Tj





150

电参数特性(TA = 25°C):



特性

Symbol

Min

Typ

Max

Unit

稳态电流 @ Vak = 6.5 V Radj=4.7Ω

Iak

110

120

130

mA

EN输入高电平(Pin3)

Vih

0.8





V

饱和电压

Voverhead





8

V

基准电压

Vref



0.6



V

导通时间

Ton



20



ns

输出电流调整

Iak=0.6V/Radj



NK8202B驱动LED照明基本应用示例:

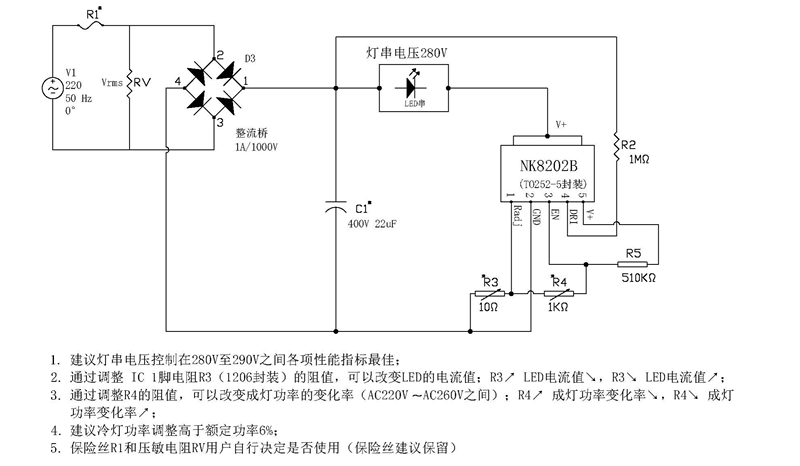

示例1:NK8202B 12W长寿命、恒功率使用方案,R3调整输出功率,R4调整输出功率变化率。



示例2:NK8202B 16W效率90>%无频闪、恒功率使用方案,R3调整输出功率,R4调整功率变化率。

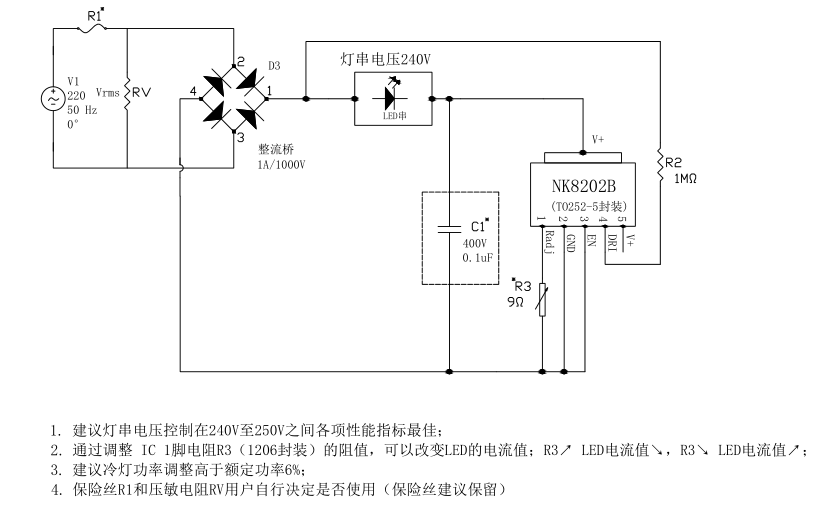

示例3:NK8202B 12W长寿命高功率因数无电解电容电感使用方案,R3调整输出功率
