NK8201B

电路简介: NK8201B是一种高性/价比的LED照明电源集成电路，可在较大的电压范围内保持恒流特性，适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等。具有负温度系数，在高温和大电流下可实现自动保护。 NK8201B可作为高边或低边驱动使用。阳极和阴极之间可承受很高的电压，因此适用于汽车、工业和广告牌等高可靠LED照明的场合。
零售价
0.0
元
市场价
0.0
元
浏览量:
1010
产品编号
NK8201B
所属分类
产品中心
数量
-
+
库存:
0
pcs
1
产品描述
技术参数
使用建议
测试报告

电路简介:

     NK8201B是一种高性/价比的LED照明电源集成电路，可在较大的电压范围内保持恒流特性，适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等。具有负温度系数，在高温和大电流下可实现自动保护。

     NK8201B可作为高边或低边驱动使用。阳极和阴极之间可承受很高的电压，因此适用于汽车、工业和广告牌等高可靠LED照明的场合。

特点：

高可靠微型化封装DFN-8（3.3mm*3.3mm）

抗电网浪涌电压冲击能力强

温度保护功能

应用简洁方便

符合RoHS

可用于AC110V/AC220V供电系统

应用：

 汽车领域：侧镜显示、灯柱、显示和背光等

交流照明面板、标牌显示、装饰灯、通道指示

 开关维持电流控制

家用或工业用LED球泡灯、日光灯

管脚排列：

封装形式：  FDFN-8

关键词:
nk8201b
led
照明
电压
汽车
封装
日光灯
扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

极限参数：

特性

Symbol

Min

Typ

Max

Unit

AC输入电压 (LED负载240V)

VACmax





300

V

ESD(人体静电模型)

ESD

8000





V

工作电流(DC)

Imax





100

mA

环境温度

Top

-40



85

℃

最高结温

Tjmax





150

℃

电特性参数(TA = 25℃)

特性

Symbol

Min

Typ

Max

Unit

稳态电流 @ Vak = 6.5 V Radj=10Ω

Iak

55

60

65

mA

饱和电压

Voverhead





8

V

基准电压

Vref



0.6



V

导通时间

Ton



20



ns

输出电流调整

Iak=0.6V/Radj

示例1: 7W无电解电容长寿命方案举例（PF=0.93,η=0.83）

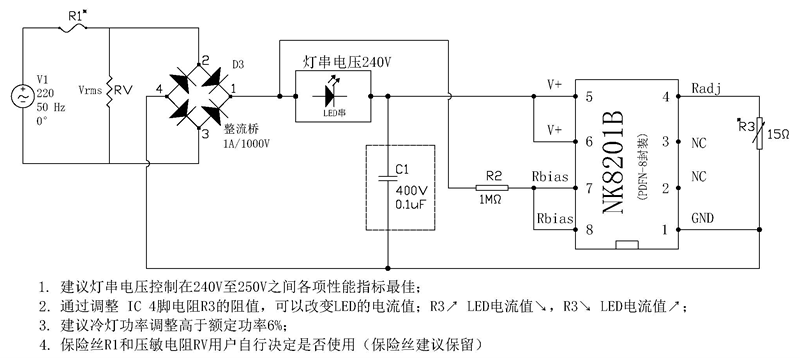

示例2：3W无频闪电源方案（PF=0.5,η=0.9）若要将PF提高,改用“填谷”电路后PF=0.75左右。

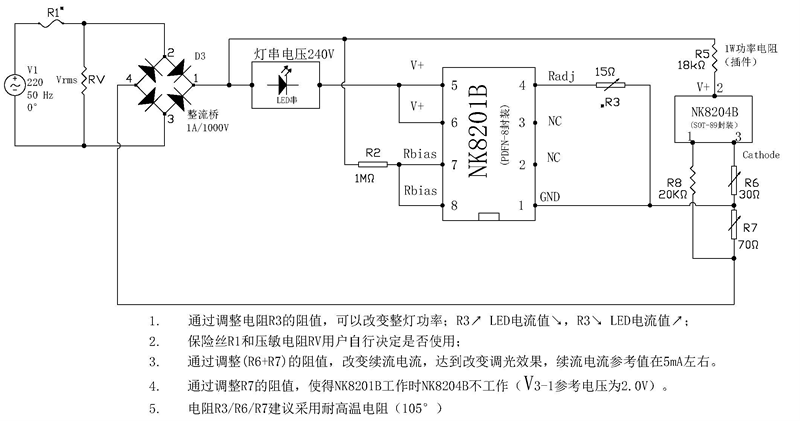

示例3：7W可调光电源方案（适用于可控硅调光）
