NK8202

NK8202是一款针对供电电压大幅波动而提供的一种高性/价比的LED照明电源控制集成电路,与MOS管或功率三极管组合使用后,可在较大电压范围内保持恒流特性及具有过功率保护功能。除了DC输入应用外,适合于AC110伏或AC220伏供电的LED球炮灯、日光灯、平板灯等的应用。具有负温度系数,在高温和大电流下可实现自动保护。 具有耐高温和苛刻环境的封装形式,符合RoHS要求。
零售价
0.0
市场价
0.0
浏览量:
1006
产品编号
NK8202
所属分类
LED 驱动系列
数量
-
+
库存:
0
1
产品描述
技术参数
使用建议
测试报告

NK8202 LED驱动控制集成电路

 NK8202是一种针对供电电压大幅波动而提供的一种高性/价比的LED照明驱动电源控制集成电路,与高压MOS管或高压晶体管组合使用后,可在大电压范围内保持恒流特性及具有过功率保护功能。适合于AC110伏或AC220伏供电的LED球泡灯、日光灯、平板灯等。具有负温度系数,在高温和大电流下可实现自动保护。

 NK8202应用方案在电网电压很高时,如AC300V以上,使LED照明电源的供电功率衰减到安全水平。可承受很高的电压,适用于汽车、工业和广告牌等高可靠LED照明的场合。

特点

最高工作电压AC350V,电流可调

电网浪涌电压冲击能力强

温度保护功能

应用简洁方便

符合RoHS

可用于AC110V/AC220V供电系统

应用:

汽车领域:侧镜显示、灯柱、显示和背光等

交流照明面板、标牌显示、装饰灯、通道指示

开关维持电流控制

家用或工业用LED球泡灯、日光灯、工矿灯等。



扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

电特性 (TA = 25°C )



特性

Symbol

Min

Typ

Max

Unit

稳态电流 @ Vak = 6.5 V Radj=10Ω

Iak

55

60

65

mA

EN输入高电平(Pin1)

Vih

0.8





V

饱和电压

Voverhead





8

V

基准电压

Vref



0.6



V

导通时间

Ton



20



ns

输出电流调整

Iak=0.6V/Radj

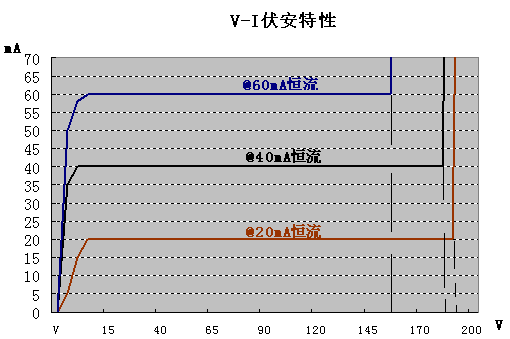

下面图示为25℃环境时的伏-安特性及温度特性图(击穿电压取决于外接功率管):

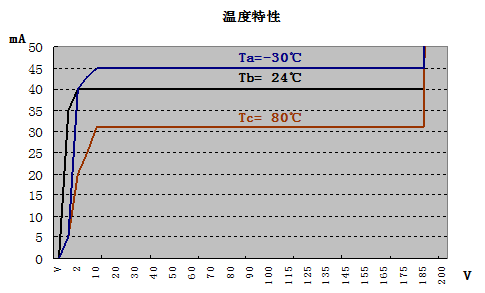

下图为一种应用的输出电流40mA时的芯片温度特性曲线(击穿电压取决于外接功率管):




典型应用

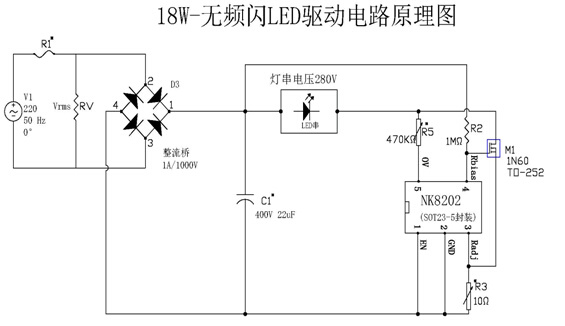

1.         18W无频闪方案原理图



2.         14W长寿命方案原理图
